Balisage industriel et entrepôt : comment installer un poteau de guidage de sécurité ?

L'organisation des flux de circulation et la délimitation des zones à risques au sein d'un entrepôt ou d'un site industriel constituent un pilier central de la politique de prévention des accidents du travail. Le balisage industriel repose sur des équipements fiables, visibles et robustes, au premier rang desquels figure le poteau de guidage de sécurité. Qu'il s'agisse de canaliser les déplacements des piétons, d'interdire l'accès à une zone de convoyage, de sécuriser une aire de chargement ou d'isoler temporairement une machine en maintenance, la mise en place d'un système de guidage adapté est une obligation réglementaire et opérationnelle.

L'implantation efficace d'un potelet ou poteau de balisage ne s'improvise pas : elle nécessite une analyse préalable des contraintes logistiques, la sélection d'un mode de fixation approprié aux sollicitations de votre sol et le respect rigoureux des règles d'ergonomie et de signalisation. Ce guide technique détaillé vous accompagne pas à pas dans le choix, le positionnement et l'ancrage de vos poteaux de guidage de sécurité afin de garantir une protection optimale de vos collaborateurs et de vos infrastructures B2B.

Pourquoi installer des poteaux de guidage de sécurité en milieu industriel ?

Dans un environnement industriel moderne, la cohabitation entre engins de manutention (chariots élévateurs, transpalettes) et opérateurs à pied représente l'un des facteurs de risque les plus élevés. L'installation de poteaux de guidage haute visibilité répond à plusieurs objectifs stratégiques en matière de santé, sécurité et environnement (SSE).

Séparation physique et visuelle des flux piétons et engins

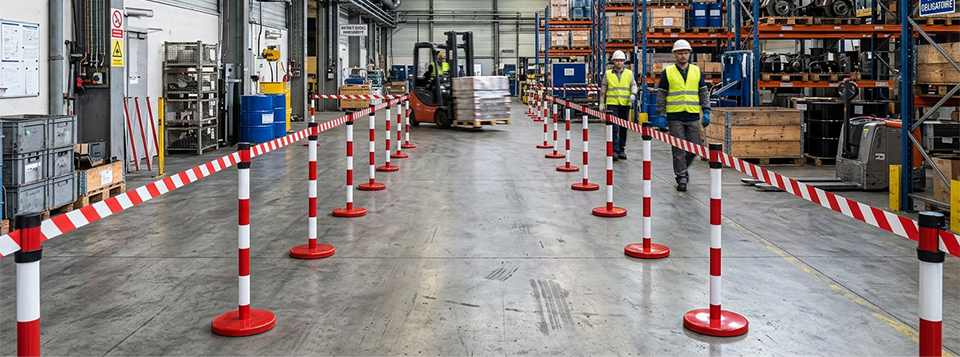

La réglementation impose de séparer clairement les voies de circulation réservées aux piétons de celles empruntées par les véhicules de manutention. Les poteaux de balisage à sangle étirable ou à chaîne créent une barrière physique continue qui empêche les déviations inopinées des piétons vers les zones de roulage. Grâce à leurs couleurs normalisées (généralement jaune et noir pour l'avertissement de danger, ou rouge et blanc pour l'interdiction et la prévention), ils attirent immédiatement l'attention des opérateurs et matérialisent les zones de franchissement autorisées.

Délimitation des zones temporaires de danger

Au-delà de la sectorisation permanente, la vie d'un entrepôt logistique est rythmée par des interventions ponctuelles : nettoyage des sols, opérations de maintenance sur machine, déchargement de camions, chute de colis ou zone de quarantaine. Utiliser un poteau de guidage amovible ou à embase lestée permet d'isoler rapidement un périmètre dangereux. Ce dispositif modulable empêche tout accès non autorisé pendant la durée des travaux, réduisant considérablement le risque d'accident de plein pied ou de collision.

Conformité avec le Code du travail et les recommandations INRS

L'article R4224-3 du Code du travail stipule que les voies de circulation doivent être clairement identifiées et dégagées. De surcroît, les recommandations de l'INRS (Institut National de Recherche et de Sécurité) insistent sur la nécessité d'installer des dispositifs de balisage physique rigides ou semi-rigides là où le simple marquage peint au sol s'avère insuffisant pour prévenir les intrusions. En installant des poteaux de sécurité robustes, les responsables QHSE et directeurs d'usine respectent leurs obligations de moyens renforcées.

Les différents types de poteaux de guidage et leurs applications

Afin de choisir le matériel le mieux adapté à vos contraintes opérationnelles, il convient de distinguer les principaux modèles de poteaux disponibles sur le marché industriel.

Poteaux de guidage à sangle rétractable

Le poteau à sangle extensible est le modèle le plus répandu et le plus polyvalent. Équipé d'une tête avec récepteur multidirectionnel et d'un dérouleur à ressort intégré, il permet de déployer une sangle textile haute résistance sur des longueurs variant généralement de 2 à 10 mètres. Ce système offre une grande souplesse : la sangle se tend et se réenroule automatiquement, évitant tout traînage au sol. Certains modèles intègrent un frein de sécurité à la rétraction pour prévenir les retours brusques et préserver la longévité de l'équipement.

Poteaux de balisage à chaîne

Pour un balisage traditionnel ou en extérieur (aires de stockage, quais d'expédition), le poteau de balisage à chaîne plastique ou métallisée est une alternative économique et très résistante aux intempéries. Équipé de crochets supérieurs ou d'anneaux d'accrochage, il permet de relier rapidement plusieurs potelets pour délimiter une grande longueur. Il est particulièrement apprécié pour le balisage de chantiers internes et les zones extérieures exposées aux UV et à l'humidité.

Poteaux fixes sur platine ou à sceller

Lorsque la protection concerne un périmètre permanent (contour de machine-outil, bordure de passerelle, couloir piéton principal), le choix de poteaux fixes ancrés au sol s'impose. Fabriqués en acier renforcé ou en polyuréthane à haute mémoire de forme (qui encaisse les chocs légers sans se déformer durablement), ces poteaux garantissent une résistance mécanique accrue aux impacts mineurs d'engins.

Étapes préalables : étude d'implantation et préparation du sol

Avant d'entamer la pose physique de vos équipements de guidage, une phase d'analyse de terrain garantit la pérennité et la conformité de l'installation.

Audit des flux de circulation et métrage

Réalisez un plan de circulation précis de votre bâtiment industriel. Identifiez les zones à fort trafic de chariots élévateurs, les intersections masquées, les accès aux portes sectionnelles et les chemins de cheminement piéton. Calculez la distance totale à baliser en tenant compte de la portée maximale recommandée des sangles (laisser environ 10 à 15 % de marge pour éviter une tension excessive sur le ressort de la tête).

Vérification de la nature du support

La méthode de fixation dépend directement du revêtement de sol de votre entrepôt :

• Dalle en béton armé : support idéal pour une fixation mécanique par goujons d'ancrage expansibles ou chevilles chimiques.
• Enrobé bitumineux (asile ou parking intérieur) : nécessite l'emploi de scellements chimiques ou de chevilles spécifiques pour matériaux tendres.
• Carrelage industriel ou résine époxy : attention à ne pas fissurer le revêtement lors du perçage ; le choix du foret et la vitesse de perforation doivent être maîtrisés.

Guide d'installation pas à pas d'un poteau de guidage de sécurité

L'installation varie selon que vous optiez pour des poteaux mobiles sur socle lesté ou des poteaux permanents fixés sur platine.

Cas 1 : installation de poteaux mobiles sur embase lestée

Ce mode de pose ne nécessite aucun perçage et offre une modularité totale :

1. Assemblage du socle : placez le pèse-base ou l'embase en caoutchouc recyclé haute densité au sol. Certains modèles nécessitent un remplissage préalable (eau ou sable) si la base n'est pas pré-lestée en fonte ou caoutchouc.
2. Fixation du tube vertical : insérez le fût du poteau dans l'orifice central du socle. Bloquez l'assemblage par le dessous à l'aide de la tige filetée et de l'écrou fourni en utilisant une clé adaptée.
3. Vérification de la verticalité : assurez-vous que le poteau reste parfaitement vertical. Les embases ergonomiques Virages disposent de patins en caoutchouc évitant les glissements sur sol lisse.
4. Mise en tension de la sangle : tirez la sangle de la tête dérouleuse et verrouillez-la sur le récepteur du poteau adjacent ou sur un récepteur mural. Activez le mécanisme de verrouillage de sécurité de l'embout pour éviter le décrochage intempestif.

Cas 2 : installation de poteaux permanents sur platine mécanique

Pour un balisage fixe haute résistance, suivez ces étapes de pose au sol :

1. Marquage des points d'ancrage : positionnez la platine du poteau à l'emplacement exact défini sur le plan d'aménagement. À l'aide d'un feutre industriel ou d'une pointe à tracer, marquez les centres des trous d'ancrage au sol.
2. Perçage du béton : équipez un perforateur d'un foret béton de diamètre correspondant exactement aux goujons d'ancrage préconisés (généralement M8, M10 ou M12). Percez perpendiculairement au sol sur la profondeur recommandée (compter au minimum 80 mm dans une dalle béton).
3. Dépoussiérage du trou : étape cruciale trop souvent négligée : aspirez et brosser l'intérieur du perçage à l'aide d'une soufflette pour éliminer toute la poussière de béton. Une poussière résiduelle diminue la résistance à l'arrachement de 30 à 50 %.
4. Insertion et serrage des goujons : insérez les goujons d'ancrage mécanique à travers la platine dans les trous. Enfoncez-les au marteau si nécessaire jusqu'à ce que la rondelle plaque contre la platine. Serrez les écrous au couple prescrit à l'aide d'une clé dynamométrique pour assurer une expansion optimale de la bague d'ancrage.
5. Pose des cache-vis : replacez la finition ou le cache-platine s'il est fourni pour préserver la visserie de la poussière et des infiltrations d'eau lors des nettoyages de sol.

Bonnes pratiques d'entretien et contrôle de sécurité

Un balisage de sécurité performant doit faire l'objet d'un suivi régulier pour maintenir son niveau de protection initial.

Contrôle périodique des mécanismes de sangle

Inspectez mensuellement l'état des sangles textiles. Vérifiez l'absence d'effilochage, de déchirure sur les bords ou de salissures excessives pouvant bloquer le système de rétraction automatique. Testez le ressort de rappel et le frein de rétraction : la sangle doit revenir de manière fluide sans claquer brutalement contre la tête du poteau.

Vérification du serrage des ancrages

Sur les modèles fixés au sol sur platine, les vibrations répétées causées par le passage des engins lourds à proximité peuvent générer du jeu. Programmez un contrôle semestriel du couple de serrage des goujons. En cas d'impact direct par un chariot élévateur, remplacez immédiatement le poteau endommagé ou déformé pour éviter toute rupture imprévue de la barrière de protection.

FAQ sur l'installation des poteaux de guidage de sécurité

Quelle est la distance maximale conseillée entre deux poteaux de guidage ?

La distance recommandée dépend de la longueur de la sangle intégrée. Pour un poteau à sangle de 3 mètres, il est conseillé de positionner les poteaux à 2,50 mètres d'intervalle maximum. Conserver environ 10 à 15 % de marge de sangle permet d'éviter une tension excessive constante sur le mécanisme de ressort intérieur et prolonge la durée de vie du dérouleur.

Comment fixer un poteau de guidage sur un sol dégradé ou peu profond ?

Sur un sol en béton dégradé, fissuré ou d'une épaisseur inférieure à 80 mm, le chevillage mécanique par expansion risque de faire éclater la dalle. Il est fortement préconisé d'utiliser un scellement chimique avec des tiges filetées en acier galvanisé ou inox. La résine chimique répartit les contraintes d'ancrage sans exercer de pression d'expansion sur le matériau support.

Est-il possible de fixer un récepteur de sangle directement sur un mur ?

Oui, pour économiser de l'espace en fin de ligne ou fermer un couloir d'accès le long d'un bâtiment, vous pouvez utiliser un récepteur mural plastique ou métallique. Il se fixe simplement par deux vis et chevilles adaptées au support mur (béton, bardage métallique, brique) et reçoit l'embout universel de la sangle provenant du dernier poteau.

Les poteaux de guidage sont-ils résistants à une utilisation en extérieur ?

Les poteaux conçus spécifiquement pour l'industrie extérieure sont fabriqués en acier galvanisé à chaud, en inox ou en polypropylène traité anti-UV. Les sangles sont traitées pour résister à la décoloration solaire et à la moisissure. Pour des zones très exposées aux vents violents, privilégiez des poteaux sur socles lourds en fonte/caoutchouc ou des modèles à ancrer définitivement sur platine.

Quelle couleur de sangle ou de poteau choisir selon la norme ?

Conformément aux normes de signalisation de sécurité (NF EN ISO 7010) : le motif hachuré jaune et noir indique un avertissement de danger permanent ou d'obstacle ; le motif hachuré rouge et blanc est réservé aux interdictions, au balisage d'urgence et au matériel incendie. Les sangles de couleur unie (bleu, rouge, noir, vert) sont généralement réservées à la gestion des files d'attente et au guidage logistique standard.
