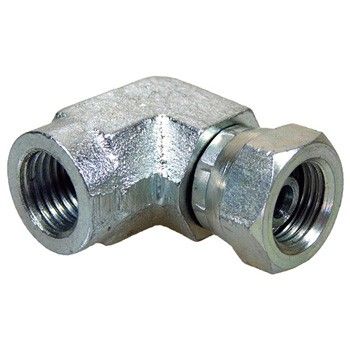

Raccord coudé airless F/F 1/4

Raccord coudé airless F/F 1/4

Réf. 21788-01
Raccord coudé airless F/F 1/4
Raccord coudé airless F/F 1/4
IndisponibleDisponible sous 5 jours pour une livraison à votre adresse
  • Orientation idéale des flexibles sans risque de pliure
  • Pression de service élevée pour traçage airless haute performance
  • Connexion double taraudage femelle un quart de pouce universelle
  • Fabrication métallique robuste résistante aux solvants et à la corrosion
  • Montage rapide assurant une étanchéité parfaite sans fuite
La pièce
21,00 € HT
25,20 € TTC
Conditionnement Vendu par 1
Quantité   Diminuer la quantité  Augmenter la quantité

Description
Questions fréquentes
DESCRIPTION

Optimisez le guidage de vos flexibles avec un raccordement de précision

Dans les travaux de marquage au sol et de signalisation routière, la maniabilité des équipements et la fluidité d'écoulement du produit sont déterminantes pour garantir des lignes nettes et régulières. Le raccord coudé airless F/F 1/4 apporte une réponse technique ciblée aux contraintes de torsion et de tension exercées sur les tuyaux haute pression. En réorientant le flux de peinture avec un angle à 90 degrés, cet accessoire prévient l'usure prématurée de votre tuyauterie et élimine les risques de pincement lors des manoeuvres de traçage sur voirie, chantiers ou espaces de stationnement.

Conçu spécifiquement pour répondre aux exigences des professionnels du marquage routier, ce raccord coudé femelle/femelle garantit une étanchéité irréprochable sous forte pression tout en facilitant l'accès aux zones restreintes du châssis de votre appareil de traçage. C'est la liaison idéale pour raccorder deux éléments mâles au niveau de la pompe, du pistolet ou du réseau de distribution.

Des caractéristiques techniques conçues pour la performance sur le terrain

Chaque composant de ce raccord a été rigoureusement sélectionné pour résister aux sollicitations mécano-chimiques intenses liées aux produits de marquage routier (peintures solvantées, hydrodiluables, monocomposantes ou bicomposantes) :

  • Raccordement standard : Double filetage Femelle 1/4 (F/F 1/4 pouce) assurant une interopérabilité maximale avec les embouts mâles standards.
  • Technologie de pulvérisation : Spécialement certifié pour les applications airless haute pression.
  • Corps métallique haute résistance : Alliage haute qualité protégé contre la corrosion et les agressions chimiques.
  • Angle de dérivation : Coude à 90° optimisant le passage des flexibles sans créer de perte de charge.
  • Compatibilité chimique : Résistance totale aux solvants, diluants et fluides de rinçage agressifs.
  • Poids et encombrement réduits : Conception compacte n'alourdissant pas la tête de pistolage ni l'ensemble applicateur.
  • Étanchéité renforcée : Taraudages usinés avec haute précision pour prévenir toute fuite de liquide sous pression.

Tout savoir sur le raccord coudé airless F/F 1/4

À quoi sert le raccord coudé airless F/F 1/4 sur une machine de marquage au sol ?

Le raccord coudé airless F/F 1/4 permet de connecter deux éléments à filetage mâle selon un angle de 90 degrés. Il s'intercale sur le circuit haute pression de votre traceuse à peinture pour éviter que les flexibles souples ne se tordent, ne s'écrasent ou ne subissent de frottements excessifs pendant le travail de traçage.

Ce raccord coudé est-il compatible avec toutes les traceuses de peinture ?

Oui, le raccord dispose d'un taraudage universel femelle/femelle en 1/4 de pouce (1/4), qui est la norme standard utilisée par la majorité des fabricants d'appareils de traçage routier et de pulvérisateurs airless professionnels du marché.

Quelle est la pression maximale supportée par ce raccord de pulvérisation ?

Ce raccord métallique est conçu pour supporter les pressions de service élevées délivrées par les pompes airless professionnelles, pouvant atteindre et dépasser 200 à 250 bars, garantissant une sécurité d'utilisation totale sans risque de fuite ou d'éclatement.

Comment installer et assurer l'étanchéité du raccord coudé airless F/F ?

L'installation s'effectue en vissant les embouts mâles de vos équipements dans les deux entrées femelles du coude. Pour garantir une étanchéité optimale sous haute pression, il est recommandé d'utiliser du ruban Téflon haute densité ou une pâte d'étanchéité anaérobie compatible avec les solvants sur les filetages avant le serrage à la clé.

Comment entretenir le raccord coudé pour prolonger sa durée de vie ?

Après chaque chantier de marquage, rincez abondamment le circuit avec un solvant approprié ou un nettoyant pour pompe airless. Un nettoyage minutieux élimine les dépôts de peinture qui pourraient sécher à l'intérieur du coude, obstruer le passage de fluide ou gripper les taraudages.

QUESTIONS / RÉPONSES
Vous avez une question technique ou commerciale ? Soyez le premier à poser votre question sur ce produit !
POSER VOTRE QUESTION
GUIDE DE CHOIX
Produits associés
PRODUITS ASSOCIÉS

Les clients qui ont vu ce produit ont également consulté

Comment optimiser la durabilité et le rendement de votre matériel de marquage routier ?

La continuité opérationnelle sur un chantier de signalisation horizontale repose en grande partie sur l'état de conservation des accessoires de raccordement et de la tuyauterie haute pression. Dans l'univers exigeant du BTP, de la voirie et des travaux publics, les pannes d'équipements sont le plus souvent causées par des ruptures de flexibles ou des fuites au niveau des liaisons mécaniques. L'intégration de raccords coudés en acier forgé au sein du circuit hydraulique de pulvérisation constitue une réponse stratégique pour préserver vos investissements et garantir un débit constant.

L'importance de la gestion des contraintes mécaniques sur les flexibles haute pression

Lors de l'application de peinture routière, la pression de service projetée par le groupe airless impose des tensions structurelles importantes sur les tuyaux. Lorsque le flexible subit un rayon de courbure trop faible ou une torsion répétée, sa tresse métallique interne fatigue prématurément, ce qui peut entraîner une hernie ou un éclatement dangereux pour l'opérateur. L'utilisation d'un coude de déviation à 90 degrés permet de guider le tuyau dans un alignement naturel, d'absorber les vibrations générées par le moteur thermique ou électrique et de préserver l'intégrité de l'armature souple.

Sélection des composants d'étanchéité : taraudage, dimensions et matériaux

Le choix de la connectique doit répondre à des critères stricts de compatibilité géométrique et chimique. Un raccordement F/F (Femelle/Femelle) en taille 1/4" représente un standard incontournable pour faire la liaison entre deux sorties mâles, comme un nipple d'extension, un filtre de ligne ou une vanne de décharge. Il est indispensable de s'assurer que le matériau constitutif du raccord résiste parfaitement à la corrosion provoquée par les composants aromatiques des solvants de nettoyage et à l'abrasion continue exercée par la circulation des pigments minéraux sous haute vitesse.

Les bonnes pratiques pour le nettoyage et le remisage des accessoires de pulvérisation

Pour éviter toute baisse de débit ou surpression néfaste au niveau de la buse de pulvérisation, le maintien de la propreté interne des vannes, filtres et raccords est primordial. À la fin de chaque journée d'application :

  • Effectuez un cycle complet de purge et de rinçage du circuit avec un solvant de dégraissage ou un fluide de conservation spécial pompe airless.
  • Démontez périodiquement les raccords situés en sortie de filtre ou en entrée de pistolet pour inspecter l'absence d'amalgames de peinture séchée.
  • Appliquez une huile de protection anti-grippante sur les taraudages pour faciliter les opérations ultérieures de montage et démontage sur le terrain.

En veillant à la qualité globale de votre ligne d'alimentation haute pression, vous assurez la régularité du grammage déposé sur le sol, améliorez la netteté des bordures de lignes et réduisez de manière significative les temps d'arrêt non planifiés sur vos chantiers de signalisation.
