Les 5 règles d'or de la signalisation directionnelle

Date du post 13/04/2017
Auteur du post Posté par C. Ternois
Commentaires du post Laisser un commentaire

Les panneaux de direction donnent aux usagers de la route des informations pour se rendre d'un point à un autre, pour se localiser et se guider, de jour comme de nuit. Comme pour les panneaux de signalisation de police, la pose des panneaux directionnels sur la voie publique doit être effectuée en conformité avec la réglementation en vigueur.

Nous vous présentons 5 règles importantes à retenir avant de poser vos premiers panneaux.

Panneaux directionnels

Règle de signalisation directionnelle N° 1

Ne pas dépasser 6 mentions par ensemble quel que soit le nombre de directions.
Un panneau ne peut pas comporter plus de 3 mentions.

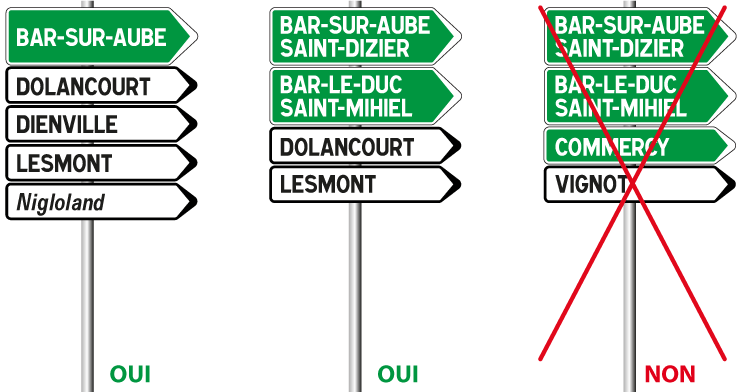

6 mentions maximum

Exemple N° 1 (conforme) : 6 mentions.
Exemple N° 2 (conforme) : 6 mentions.
Exemple N° 3 (non conforme) : 7 mentions.

La mention est une inscription littérale sur un panneau de signalisation. Il peut s'agir d'un nom d'agglomération, de quartier, d'activité touristique, de lieu-dit, de zone d'activité, etc...

Règle de signalisation directionnelle N° 2

Ne pas dépasser 4 mentions d'une même couleur par direction signalée.

4 mentions maximum pour une même couleur

Exemple N° 1 (conforme) : 4 mentions sur fond blanc et 1 mention sur fond vert.
Exemple N° 2 (conforme) : 4 mentions sur fond vert et 2 mentions sur fond blanc.
Exemple N° 3 (non conforme) : 5 mentions sur fond vert et 1 mention sur fond blanc.

Règle de signalisation directionnelle N° 3

Respecter l'ordre des registres.

a) en fonction de la direction :

  • tout droit (dans le cas des panneaux type D43),
  • puis à droite,
  • puis à gauche.
  • Direction des panneaux D43

    b) en fonction de la couleur :

  • L'ordre à respecter est le suivant : le bleu étant la couleur prioritaire, puis le vert, puis le blanc.

  • Si 2 registres bleus de direction opposées sont présents sur un même ensemble, alors la priorité va à l'ensemble des registres dont la direction indique la droite.

  • Si 1 seul registre bleu est présent sur un un même ensemble directionnel, alors la priorité va à l'ensemble des registres où le registre bleu est présent.
  • La couleur des registres

    Exemple N° 1 (conforme) : 2 registres bleus, la priorité va à l'ensemble des panneaux qui indiquent la droite.
    Exemple N° 2 (conforme) : 1 seul registre bleu, la priorité va à l'ensemble des panneaux où le registre bleu est présent, dans ce cas vers la gauche.
    Exemple N° 3 (non conforme) : le bleu est la couleur prioritaire, le registre bleu doit être placé en tête de l'ensemble.

    c) en fonction du lettrage pour des registres de même couleur, on disposera dans l'ordre :

  • les panneaux avec des caractères en majuscules L1,
  • puis les panneaux avec des caractères en majuscules italiques L4,
  • puis les panneaux avec des caractères en minuscules italiques L4.
  • Le type de lettrages

    Un registre est une partie d'un panneau de signalisation comportant un bloc de mentions homogènes.

    Règle de signalisation directionnelle N° 4

    Aligner verticalement les talons et les pointes de flèches.
    La longueur des panneaux doit être identique sur un même ensemble.

    Alignement des panneaux D43

    Exemple N° 1 (conforme) : panneaux type D43 alignés.
    Exemple N° 2 (non conforme) : panneaux type D43 non alignés.

    Alignement des panneaux D20

    Exemple N° 1 (conforme) : panneaux type D20 alignés.
    Exemple N° 2 (non conforme) : panneaux type D20 non alignés.

    Règle de signalisation directionnelle N° 5

    Respecter les interdistances entre les panneaux.

    Interdistances entre registres

    a - Distance entre les panneaux de même direction = Hb*/4 environ.
    b - Distance entre les panneaux de directions différentes = Hb*/2 environ.

    *Hb : hauteur de base du panneau.
