Balisage d'un chantier mobile : quel rôle joue le cône K5a sur la chaussée ?

Les interventions de maintenance, de réparation ou d'entretien de la voirie s'effectuent régulièrement sous la forme de chantiers mobiles. Contrairement à un chantier fixe délimité pour plusieurs jours, un chantier mobile se déplace au fur et à mesure de l'avancement des travaux, parfois à vitesse très lente ou par arrêts successifs de courte durée. Qu'il s'agisse de balayage de la chaussée, de marquage au sol, d'élagage des accotements ou de réfection d'enrobé, la protection des agents de voirie et des usagers de la route exige une signalisation temporaire d'une grande réactivité. Au cœur de ce dispositif d'urgence et de progression, le cône K5a constitue l'équipement de balisage indispensable.

Appelé couramment plot de chantier, cône de lübeck ou cône de signalisation, le cône K5a répond à des normes strictes de fabrication et d'implantation. Son intégration dans un schéma de balisage de chantier mobile permet d'avertir les automobilistes d'un obstacle imminent, de canaliser le trafic vers une voie dégagée et d'isoler la zone de travail neutralisée. Cet article analyse en détail la réglementation issue de la 8ème partie de l'Instruction Interministérielle sur la Signalisation Routière (IISR), les règles d'espacement et de rétro-réflexion, ainsi que les procédures de pose en sécurité de ce dispositif incontournable.

Les spécificités réglementaires du chantier mobile en voirie

Le chantier mobile est caractérisé par sa vitesse de progression lente et constante ou par une succession d'arrêts brefs sur la chaussée ou l'accotement. En raison de sa nature évolutive, il présente des risques d'accident spécifiques. Le conducteur arrivant à vive allure dispose d'un temps d'anticipation réduit face à une zone de travail qui n'est pas fixe dans l'espace.

Définition et typologie des chantiers mobiles selon l'IISR

La 8ème partie de l'Instruction Interministérielle sur la Signalisation Routière (IISR) classe les chantiers temporaires en plusieurs catégories. Le chantier mobile se distingue par une signalisation d'approche et de position qui doit obligatoirement accompagner le mouvement de l'équipe de travail. On distingue trois grands types d'interventions mobiles :

• Les chantiers mobiles continus : le véhicule de chantier et l'équipe avancent à une vitesse régulière sans arrêt prolongé (ex : traçage de peinture routière, fauchage mécanique).
• Les chantiers mobiles discontinu à arrêts fréquents : l'équipe effectue des arrêts de quelques minutes à intervalles réguliers (ex : ramassage de déchets, réparation de chaussée ponctuelle).
• Les chantiers d'urgence ou d'intervention rapide : pose de signalisation temporaire suite à un obstacle imprévu, un déversement ou un accident de la circulation.

Différence entre balisage fixe et balisage dynamique

Sur un chantier fixe, le balisage est posé de manière pérenne avec une signalisation d'approche lourde (panneaux d'avertissement, séparateurs de voie en plastique K16, biseaux fixes). Sur un chantier mobile, la signalisation est par nature dynamique et évolutive. Le cône K5a sert de lien visuel souple entre les véhicules de signalisation (signalisation portée) et la zone d'intervention directe. Sa maniabilité permet une mise en place et un retrait très rapides, adaptés au rythme d'avancement des travaux.

Le rôle stratégique du cône K5a dans la signalisation temporaire mobile

Le cône K5a n'est pas un simple accessoire de délimitation : il s'agit d'un signal routier temporaire d'une grande valeur légale et visuelle. Son rôle sur la chaussée s'articule autour de trois fonctions prioritaires pour la sécurité routière.

Matérialisation du biseau de rabattement et canalisation des flux

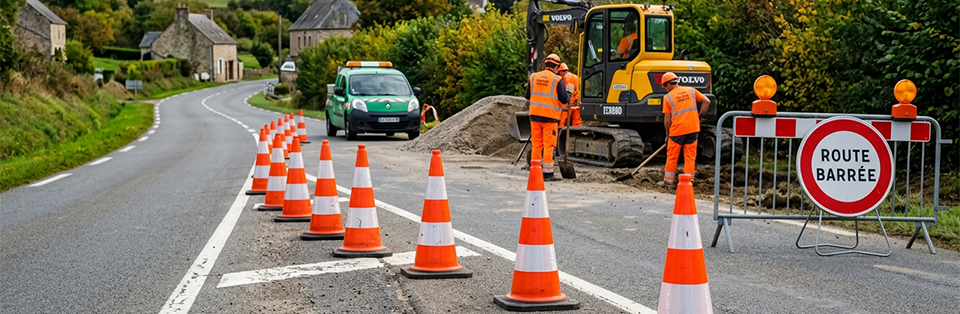

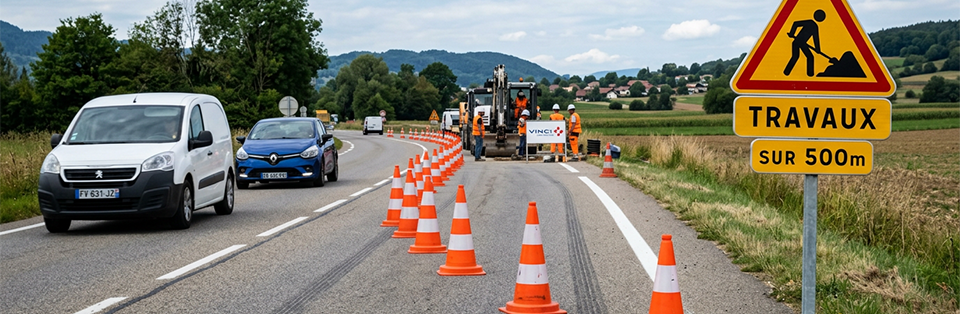

Lorsqu'une voie de circulation doit être partiellement ou totalement neutralisée pour laisser passer le chantier mobile, la transition entre la voie ouverte et la zone réservée aux travaux doit s'effectuer progressivement. Les cônes K5a sont alignés en diagonale pour former le biseau de rabattement. Cette ligne oblique force les automobilistes à modifier leur trajectoire de manière fluide sans coup de volant brusque. Une fois le biseau franchi, une ligne longitudinal de cônes K5a canalise les véhicules tout au long de la zone de chantier.

Protection immédiate du personnel d'intervention et des engins

Le cône K5a délimite physiquement la "zone tampon" ou zone de sécurité entourant les agents de voirie et les véhicules de travail. Sa couleur orange fluorescente offre une forte visibilité diurne, tandis que ses bandes réfléchissantes garantissent une rétro-réflexion intense de nuit sous les projecteurs des véhicules. Bien qu'un cône ne constitue pas une barrière anti-intrusion physique, sa présence crée une barrière psychologique franchie par très peu d'usagers, réduisant considérablement le risque de choc direct.

Règles de pose, espacement et hauteur des cônes K5a en chantier mobile

Pour assurer son rôle d'avertissement et de guidage, le cône K5a doit respecter des critères de dimensionnement et de positionnement stricts définis par la réglementation routière.

Hauteur et visibilité : pourquoi choisir le cône K5a 75 cm ?

La norme NF EN 13422 et l'IISR prévoient trois hauteurs standard pour les cônes de chantier : 50 cm, 75 cm et 100 cm. En matière de chantier mobile sur le réseau routier national et départemental, le cône de 75 cm de hauteur est le modèle réglementaire exigé dans la grande majorité des cas. Sa masse plus importante et sa surface réfléchissante élargie lui confèrent une stabilité optimale au vent et au souffle des camions, ainsi qu'une portée visuelle nettement supérieure à celle d'un cône de 50 cm, généralement réservé aux voies urbaines ou aux chantiers hors chaussée.

Intervalle de pose et inclinaison du biseau progressif

L'espacement entre les cônes de chantier K5a dépend directement de la vitesse autorisée sur la voie et du type de section :

• Dans le biseau de rabattement : l'espacement entre chaque cône K5a doit être resserré, généralement compris entre 2 et 5 mètres, afin de former une ligne continuous ininterrompue à l'œil du conducteur. La longueur totale du biseau varie selon la vitesse (par exemple 50 mètres à 50 km/h, plus de 100 mètres sur voie rapide).
• Le long de la zone de travail (alignement longitudinal) : l'intervalle entre deux cônes peut être élargi entre 10 et 15 mètres en agglomération, et jusqu'à 20 mètres hors agglomération, tant que la continuité de la délimitation reste parfaitement explicite.

Choix du niveau de rétroréflexion : classe 1 ou classe 2 en chantier mobile ?

Le niveau de rétroréflexion des bandes de cônes K5a est l'un des points les plus fréquemment contrôlés lors des inspections de sécurité sur chantier. La différence entre la classe 1 et la classe 2 impacte directement la portée visuelle nocturne.

Interventions de jour en agglomération et voies secondaires

Pour des chantiers mobiles se déroulant exclusivement de jour sur des rues à vitesse modérée (≤ 50 km/h) ou sur des routes secondaires peu fréquentées, des cônes K5a classe 1 équipés de microbilles de verre (visibilité jusqu'à 80 mètres) sont autorisés par la réglementation. Ils permettent d'assurer une signalisation claire pour un coût maîtrisé.

Interventions de nuit, sur voies rapides et autoroutes

Dès lors que le chantier mobile se déploie en période nocturne ou sur des axes à grande vitesse (routes à 80/90 km/h, voies rapides et autoroutes), la réglementation impose sans exception le recours à des cônes K5a classe 2 dotés de bandes microprismatiques. Offrant une portée lumineuse supérieure à 250 mètres, la classe 2 est indispensable pour laisser aux usagers un temps de réaction suffisant face au déplacement du biseau mobile.

Bonnes pratiques de pose et de dépose en toute sécurité

L'installation d'un balisage par cônes K5a sur une chaussée circulée est une phase à haut risque pour les agents de voirie. Le respect d'un protocole rigoureux est obligatoire pour minimiser l'exposition au danger.

Séquence d'installation dans le sens de la circulation

Lors de la mise en place du balisage mobile, la règle d'or est d'installer les équipements en progressant toujours dans le sens du trafic et sous la protection des véhicules d'accompagnement. La signalisation d'approche (panneaux AK5, AK14, flèches lumineuses) est positionnée en premier. Les cônes K5a sont ensuite déposés un à un depuis le panier ou le plateau du véhicule de balisage pour former le biseau de rabattement, puis la ligne de protection de la zone de travail.

Utilisation d'un véhicule d'accompagnement ou Flèche Lumineuse de Rabattement (FLR)

Un chantier mobile ne peut s'appuyer uniquement sur des cônes de chantier. Il doit obligatoirement inclure un véhicule de protection situé en amont du groupe de travail, souvent équipé d'un panneau à message variable, d'un signal AK31 ou d'une Flèche Lumineuse de Rabattement (FLR). Les cônes K5a viennent compléter ce dispositif mobile en délimitant le couloir de circulation sécurisé.

Questions fréquentes sur le cône K5a en chantier mobile

Quel type de cône K5a faut-il privilégier pour un chantier mobile rapide ?

Pour un chantier mobile, il est fortement recommandé d'utiliser des cônes K5a de 75 cm de hauteur à embase lourde recyclée monobloc ou bibloc. L'embase lestée offre une excellente stabilité lors des passages fréquents de véhicules lourds et évite le basculement des cônes sous l'effet du vent.

Quelle est la distance réglementaire entre deux cônes dans un biseau mobile ?

Dans un biseau de rabattement mobile, l'écartement entre deux cônes K5a ne doit pas dépasser 2 à 5 mètres selon la vitesse autorisée sur la voie. Cette proximité visuelle crée une ligne continue infranchissable pour les usagers de la route.

Est-il obligatoire d'utiliser des cônes K5a classe 2 pour un chantier mobile de nuit ?

Oui, l'utilisation de cônes K5a de classe 2 est légalement obligatoire dès lors qu'une intervention mobile se déroule de nuit sur le réseau routier, hors agglomération ou sur voie rapide. Le film microprismatique garantit une visibilité supérieure à 250 mètres sous les phares.

Peut-on poser des cônes K5a à la main directement depuis la chaussée ?

La pose à la main directement en marchant sur la chaussée circulée est extrêmement dangereuse. Elle doit se faire impérativement sous la protection d'un véhicule de balisage muni d'une flèche lumineuse ou d'un signal d'avertissement actif, ou depuis la plateforme sécurisée d'un camion d'intervention.

Quelle norme européenne régit la qualité des cônes K5a de chantier ?

Tous les cônes K5a utilisés pour le balisage routier sur le domaine public doivent être conformes à la norme européenne NF EN 13422. Cette norme certifie la résistance au choc, la stabilité au vent, la colorimétrie et le niveau de rétroréflexion du dispositif.
